卷帘门维修资料

523次阅读
没有评论

共计 12529 个字符,预计需要花费 32 分钟才能阅读完成。

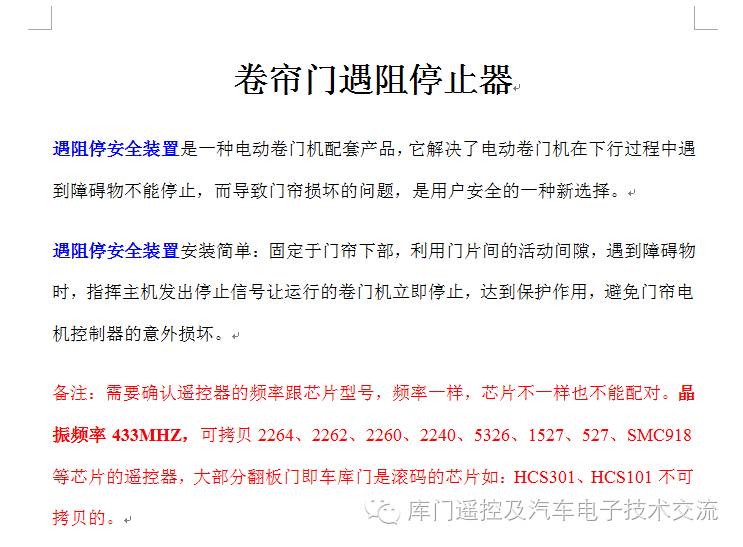

卷帘门维修资料

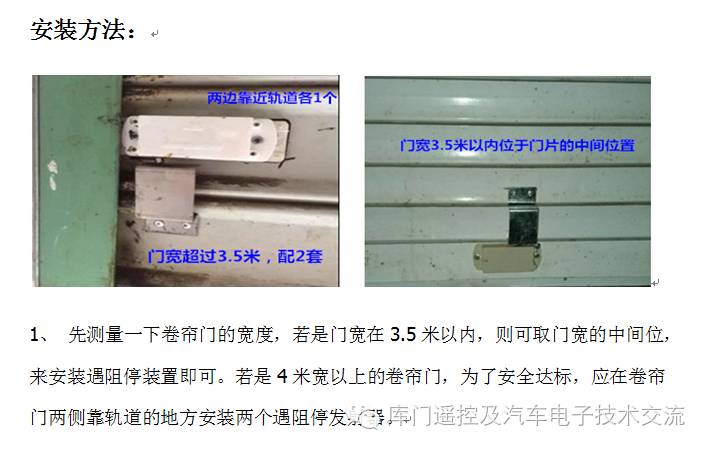

卷帘门维修资料

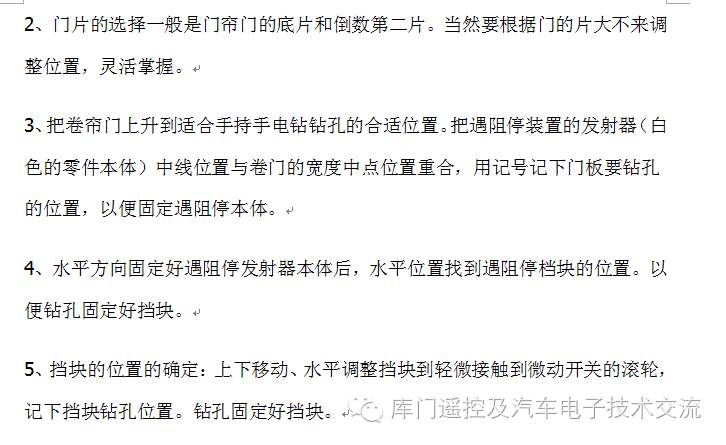

卷帘门维修资料

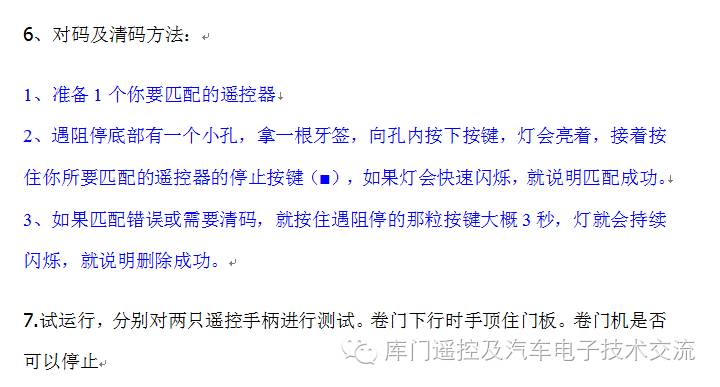

卷帘门维修资料

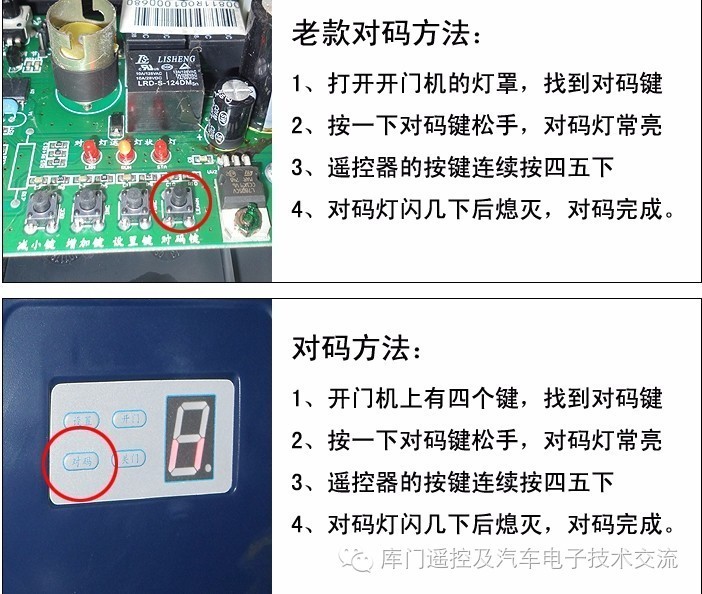

霍斯电机对码方法

卷帘门维修资料

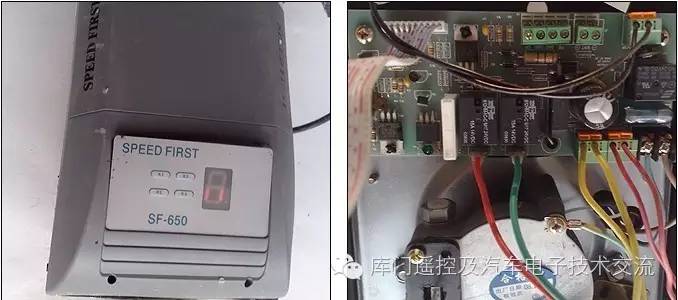

极速电机对码方法(图片显示有误,对码按 K4)这儿借别人的图片,对码方法有误,大家按上面的 K4 键对码

卷帘门维修资料

卷帘门维修资料

卷帘门维修资料

嘉禾电机对码方法

卷帘门维修资料

卷帘门维修资料

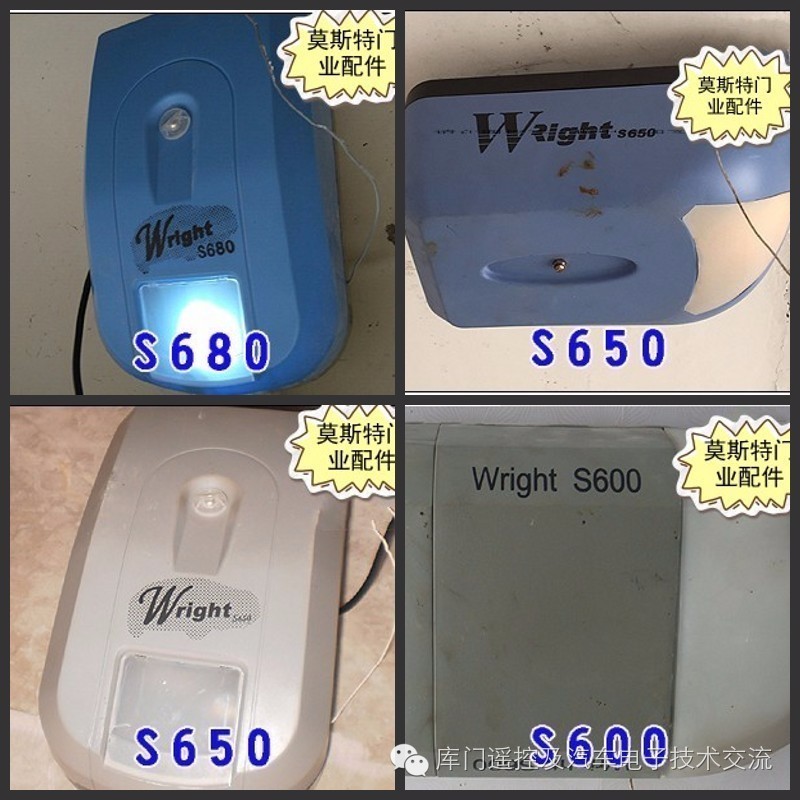

莱特电机对码方法

卷帘门维修资料

卷帘门维修资料

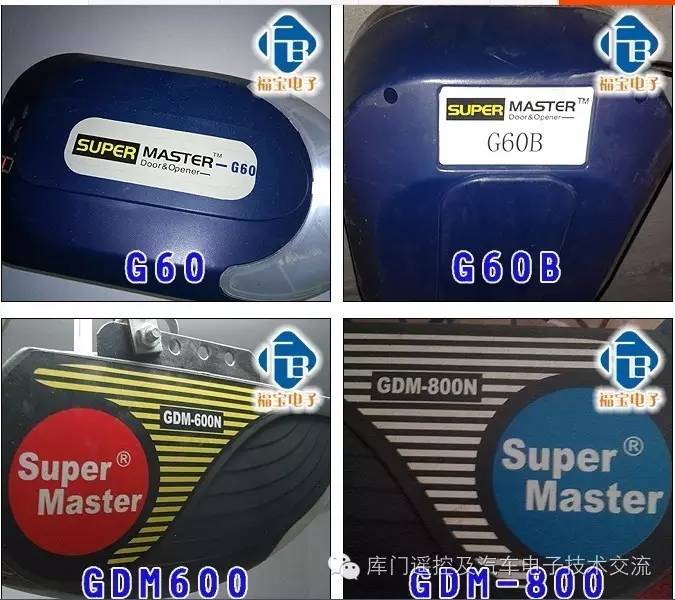

玛斯特电机对码方法

卷帘门维修资料

卷帘门维修资料

卷帘门维修资料

卷帘门维修资料

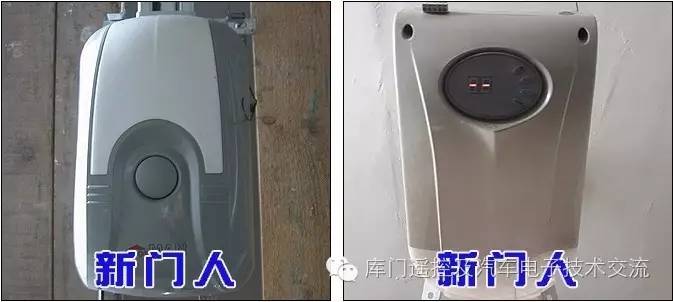

门人电机对码方法

卷帘门维修资料

卷帘门维修资料

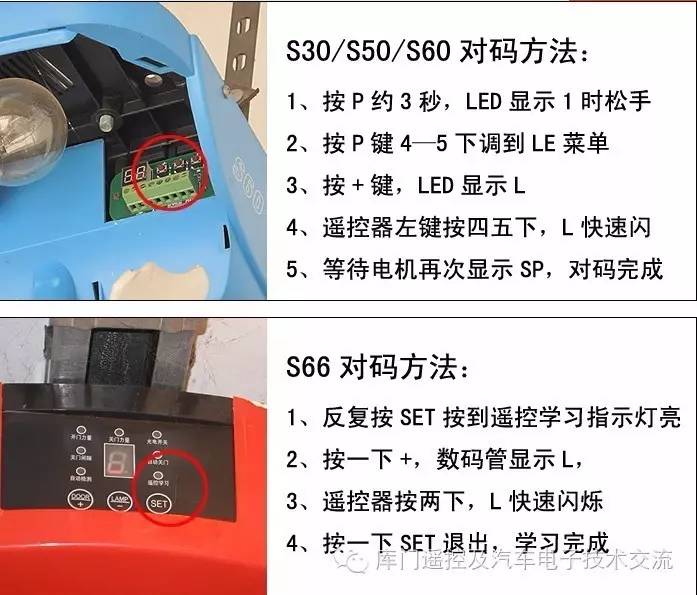

施普雷特 S60/S66 电机对码方法

卷帘门维修资料

西赛德系列电机对码方法:

卷帘门维修资料

中天系列电机对码方法

卷帘门维修资料

卷帘门维修资料

卷帘门维修资料

卷帘门维修资料

卷帘门维修资料

车库门电机摇控匹配方法总汇

霍斯开门机

霍斯 F330 对码方法

一、    对码方法

主机上有一个液晶屏,旁边有四个按键,其中一是 S 键,按一下 S 键,液晶屏下方有一个小圆点会亮。然后拿着遥控器距离电机 1 米左右,连按三次遥控器左侧按键,那个亮的小圆点闪烁几次,就对码成功。如果对码成功后遥控器仍无法使用,请按下面步骤进行通道转换,通道转换成功后,既可以使用。

二、 通道转换(如果对码成功,不需要进行此步骤)霍斯 3(透明霍斯)遥控通道转换方法:按住P 不放大约 3-5 秒,出现 1 后,再一下一下按 P 到液晶屏出现 5;然后按2+号;再按住 P 不松手,液晶屏上数字返回到 0 时就可以了。这时候,再用遥控器操作就可以了

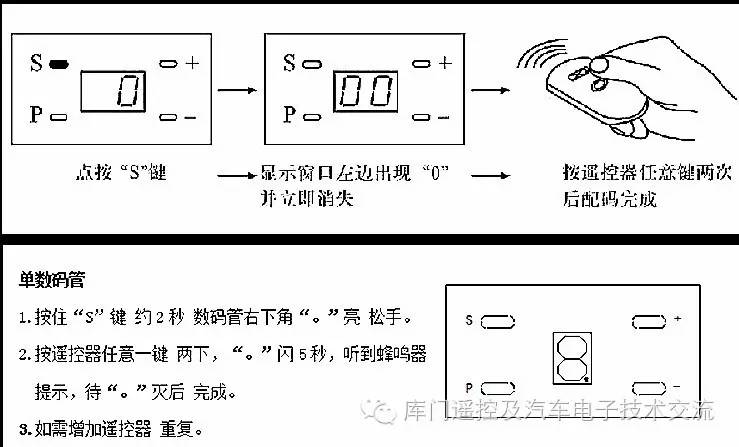

霍斯 F350 遥控器的匹配方法:

点按 S 键→显示窗口左边出现“0”并立即消失→按遥控器任意键两次后配码完成。

消码:按住 S 键不放手,显示出“0”,待“0”消失后放手。

玛斯特 Master Super 车库门开门

玛斯特 MST-G 型遥控器的匹配:

打开后盖,里面有一个遥控学习键,按下这个按键,再按几下手中的遥控器门动就说明遥控器匹配成功

玛斯特遥控器的匹配方法:

清码:在数码管显示“.”时,按“”键八秒以上,即数码管显示“.”此时所有遥控器码都被清除。

对码:按住 P3-5秒,出现“L,再按 P 键,出现“D”,再按 P 键,出现“U,再按 P 键,出现“N,再按 P 键,出现一个小红点,再按 + 键,出现“8”,按遥控器,“8”闪烁,则进入对码程序,“8”闪烁完毕后,停止,按 P 键保存,退出,学习完成。

许继施普雷特 S60 车库门开门机行程限位调试方法

S60板调试步骤   手动把门关闭

1,先将门关闭 , 显示屏显示”5P

2,按”P”键 6,显示屏出现”1,松开按键 , 出现”OL’按  + ,  把门提升到需要的高度 , 按”P”键确认。

3显示屏出现”CL 按””把门关闭到所需要的位置 , 按”P”确认.

4, 继续按”P 显示屏出现”LE,按”+”出现”L”按遥控手柄任意键点击几下 , 显示屏”L”出现闪烁 , 对码成功

5,按”P”出现”5P”调试完毕

中天 800N 电机行程限位对码

调试

点按“P”键 2 号灯闪亮,长按“十”键,调试开门限位,完成。

点按“P”键 4 号灯闪亮,长按“一”键,调试关门限位,完成。

点按“P”键,开门机自动将刚设定的开、关门行程检测一遍,即可正常使用。

2、对、消码

①对码:

按“P”键约 3 秒,7号灯闪亮,点按“+”键,7号灯常亮,按一下遥控操作键,7号灯闪亮,按“P”键保存,对码完成。

消码 : 按“P”键约 3 秒,7号灯闪亮,按“一”键至 7 号灯灭,松开,等 7 号灯再次闪亮,消码成功,按”P”键保存。

思维车库门遥控器对码方法

思维开门机

思维 800 遥控器的匹配方法:

用小改锥按动后箱盖上竖槽内主线板上 S 按钮,旁边的红色指示灯亮,接着按一下新的遥控器上的按钮,使红色灯再闪三下,即学习完成。清码:按住主线路板的 S 按钮 8 秒,待红色灯熄灭,原遥控器失效

思维智能型遥控器的匹配:

用小改锥按动后箱盖上 S 按钮,旁边的红色指示灯灭,接着按一下新遥控器上的按钮,红色灯闪 3 次即学习成功。

清码: 按住主线路板的 S 钮,红色灯就会熄灭,8秒后红灯再亮松开 S 钮,所有遥控器数据均被清除。

新福特遥控器的学习方法:

按住对码键超过 1 秒,数码管的小数点“·”点亮,连续按发射器上的开锁键,小数点应快速闪亮,等小数点停止闪亮后,遥控器学习成功。消码 :     按住对码键超过 8 秒后,存储所有的发射器均被清除。

固德软启动遥控器的匹配方法:

按住 C 键,数码管小数点亮,按遥控器左上角键,小数点灭,再按一次遥控器左上角键,小数点闪 3 次,学习成功。

删码: 长按 C 键,小数点闪烁直到数码管显示“C”,遥控器全部删除。

GD-5型遥控器的学习:

K4 键,数码管小数点亮,立刻按遥控器上的任意一键,小数点灭即学习成功。

固德硬启动遥控器的学习:

按住 B 键,数码管小数点亮,立刻按遥控器上的任意一键,小数点灭即学习成功。

GD-2型开门机遥控器的匹配:

按主机上遥控器学习键,学习指示灯(红灯)亮,再按遥控器上任意一键一下,学习指示灯灭,再按一下同一键,红色学习指示灯重亮并连续闪烁,等闪烁的学习指示灯熄灭,则遥控器学习成功。

清除: 按主机上的遥控器学习键不放 10 秒,等红色学习指示灯熄灭则清除成功。

博达遥控器的匹配方法:

对码:按 P2秒进入程序,再按 P 键数次至  LED 7 灯闪亮状态。 L E D 7闪亮后,按 + 键一下,LED7由闪亮变常亮  ,按要对码的遥控器2 LED7灯由常亮变闪亮  。待 LED7 灯闪亮其它灯常亮后, P  键保存。再按 P 键数次后退出程序 , LED3灯常亮 ,对码成功。

消码:  LED7灯闪亮后,按住“”键 3 秒后 LED7 灯后由常亮变   闪亮。此时所有遥控器密码消除,按 P 键数次保存并退出程序。

Shapu开门机

夏普  Shapu 遥控器的学习方法:

对码:按下学习(SW2)钮直至绿色发光二级管(LED)灯发亮,这时接收器等待发射器的学习地址信息,时间为 5 秒,在接收器等待发射器的地址信息时按下发射器上的上行键与主机进行学习对码,主机绿色 LED 灯以快速闪烁三下表示此次学习成功;如 5 秒内未检测到来自发射器的学习数据信息,LED灯将熄灭,此次操作终止。

删码: 按住主机的 SW2 功能键,这时灯绿色 LED 在发亮,一直按不松手约 2 秒钟后指示灯快速闪动,这时松开手,再按一下 SW2 进行确认,这时会把主机内所有登录的发射器数据全部删除。

傲诺开门机

傲诺遥控器的匹配方法:

打开开门机的外壳在电路板上有两个键,一个写的是 LEARN 一个是 FUNC,遥控器的学习按键是LEARN 我们按一下这个按键,然后按几下手中的遥控器,车库门动了,说明遥控器匹配成功。

卡森遥控器的匹配方法:

按住按键 PRG2 秒钟松手,灯亮,按遥控器,灯灭,再按遥控器,灯闪,则匹配成功。

清码:  按住按键 PRG 不要松手,灯由闪烁到熄灭,则清码成功。

丰盈 500800 的匹配:

按下电路板上学习的按钮一秒,此时指示灯亮,释放按钮,接着按下遥控器上任意键,指示灯熄灭,再按下一键,开门机有动作,表示录码成功。

消码:按住电路板上的学习钮不放,指示灯亮,直到指示灯熄灭(约 15 秒),释放按钮开关,此时白炽灯将闪烁,表示原来的录码已经删除。

枫叶遥控器的匹配方法:

对码:按下对码键超过 1 秒,此时对码灯点亮;按遥控器上的任意键,然后松开,再次按此键,对码灯应快速闪亮,等对码灯熄灭后,遥控器学习成功

清除: 按住对码键不放,对码灯点亮,超过 8 秒后,对码灯熄灭,存储的所有遥控器数据均被清除。

旭峰 XUFENG 开门机

旭峰遥控器的匹配方法:

对码:按下对码键超过 1 秒,此时对码灯点亮;按遥控器上的任意键,然后松开,再次按此键,对码灯应快速闪亮,等对码灯熄灭后,遥控器学习成功。

清除: 按住对码键不放,对码灯点亮,超过 8 秒后,对码灯熄灭,存储的所有遥控器数据均被清除。

特威顿 TEVDUN 开门机

特威顿遥控的学习方法:

对码:按住 CANC 按钮,然后按住 PROG 按钮,保持两个按钮处于按下状态直到 LED2 灯(绿灯)快速闪烁为止,释放两按钮,等待一段时间,LED1灯(红色)和 LED2 灯(绿色)同步闪动。→按一下 PROG 按钮,LED1灯(红色)和 LED2 灯(绿色)将交替闪烁。→按住遥控器按钮直到 LED2 灯(绿色)亮,LED1灯(红色)灭,释放遥控器按钮。→2秒钟之后再次按下按钮直到 LED2 灯(绿色)闪烁为止,释放遥控器按钮。→ LED2灯(绿色)停止闪烁后,LED1灯(红色)闪烁,LED2灯(绿色)灭,遥控器学习完成。

清码: 按住 CANC 按钮,然后按住 PROG 按钮,保持两个按钮处于按下状态直到 LED2 灯(绿灯)快速闪烁为止,释放两按钮,等待一段时间,LED1灯(红色)和 LED2 灯(绿色)同步闪动,则清码成功。

恒富威开门机(HENGFUWEI)

恒富威遥控器的匹配方法:

LEARN 键一次,对码指示红灯亮,进入遥控器学习状态,再按遥控器任意键 2 次以上,对码指示红灯快速闪亮,遥控器码开始学习,对码指示红灯熄灭,遥控器学习完毕。

消码:按住 LEARN8秒,对码指示红灯亮,进入遥控器删码状态,当对码指示红灯熄灭后,遥控器码全部删除。

麒麟开门机(QILIN)

麒麟遥控器的匹配方法:

按下对码键松手然后连续按几下手中的遥控器,门动则说明学习成功。

消码: 按住对码键待指示灯熄灭消码完成。

驰豹开门机(CHIBAO

驰豹遥控器的匹配方法:

按下 P 键松手,然后连续按几下手中的遥控器门动则学习完成。

清码: 按住 P 键待指示灯熄灭清码完成。

莱特遥控器的匹配方法:

消码 :  按住配码键大约 5 秒后,指示灯由点亮到熄灭,表示删码完成,此时所有的遥控器将全部失效。

短按主机上的配码键P,指示灯点亮,表示可以配码,按一下预配遥控器按键,指示灯自动熄灭,配码完成,此遥控器即为有效遥控器。

中诚红灯 / 绿灯遥控器学习方法:

学习键在电机侧面小孔内,按下学习键,按遥控器即可。

鲍斯特遥控器的匹配方法:

B 键,数码管小数点亮,立刻按住遥控器上的任意一键,小数点灭即学习成功

鲍斯特(宏丰)遥控器的匹配方法:

电机上的学习键在与之相连的一个手动开关上,匹配遥控器的时候,按一下电机上的学习键后再按遥控器上的按钮会听到“啪”的一声说明这个遥控器学习上了,需要注意的是把所有的遥控器全部学习一次(包括原来好的遥控器)再按一下电机上的学习键退出程序,其它遥控器将失灵,只有刚配的遥控器可以使用。

杜亚 DOOYA 遥控器的匹配方法:

对码方法:通电状态下,按一下接收器设置键,看见设置指示灯闪烁,再按一下接收器停止键,看见设置指示灯常亮,按一下发射器上行键,看见设置指示灯闪烁并熄灭,此时对码成功。

消码:  通电状态下,同时连续按住接收器的停止键与下行键 6 秒,看见指示灯闪烁并熄灭,即删除所有发射通道完成。

理想 (LIXIANG) 遥控器的匹配方法:

按下 P 键松手,然后连续按几下手中的遥控器门动则学习完成。

清码: 按住 P 键待指示灯熄灭清码完成。

理想 C 型工业门遥控器的匹配方法:

对码方法:① 按下“LRN”按键,数码管上的小数点点亮,快速按遥控器上任意按键两次,小数点快速闪亮后熄灭,对码成功;遥控器上的三个按键分别为开、关、停。

消码:  按下“LRN”按键,数码管上的小数点点亮,按住按键不放直到小数点熄灭,则所有学习过的遥控器均被清除。

(CHS)车库门遥控器

老款昌顺开门机遥控器的学习:

对码方法:按下控制板上的 K3 键超过 1 秒,此时数码管显示“·”,按发射机上的任意键,然后松开,再次按此键,数码管上的“·”应快速闪亮,然后显示“ II”对码成功。

清除: K3 键不放,数码管显示“·”超过 8 秒后,直到数码管显示“ II”,此时存储的所有反射机均被清除。

昌顺(一)遥控器的学习方法:

对码方法:按下控制板上的 LEARN 键超过 1 秒,此时 LRN 灯点亮,按反射机上的任意键,然后松开, 再次按此键,LRN灯应快速闪亮,等 LRN 灯熄灭后,遥控器学习成功。

清除:  按住 LEARN 键不放,LRN灯点亮超过 8 秒后,存储的所有发射机均被清除。

昌顺直流链条式车库门遥控器的匹配方法:

对码:按 K3 键不放直到数码灯显示“·”后松开手,重复多次按遥控器上的同一个按键,直到“·”快速闪烁,数码灯显示“”,即表示对码成功。

清除:按住 K3 键不放直到数码灯显示的小圆点熄灭后松手,数码灯显示“”,表示所有遥控器被清除。

门人(DOORMAN

门人 S600-II 遥控器的匹配方法:

对码:按下控制板上的对码键,数码管的小数点“·”点亮,此时进入学习状态,按遥控器上的按键,然后松开,再按遥控器上的同一键,小数点快速闪亮,等小数点停止闪亮后,遥控器学习成功。

清码:按住对码键不放,小数点“·”闪亮,超过 8 秒后,存储的所有遥控器均被清除,同时数码管显示C

门人 S600-I 遥控器的学习方法:

对码:在待机状态下,按住对码键,此时对码灯闪亮,按住对码键 8 秒之内松开,对码灯常亮进入遥控器学习状态,按遥控器上的任意键,然后松开,再按下遥控器的同一键,对码灯闪烁 8 次后回到待机状态,表示学习完成。

清除: 在待机状态下,按住对码键,此时对码灯闪亮,如果达到 8 秒钟没有松开,对码灯熄灭回到待机状态,此前存储的遥控器均被删除。

西塞德(新款双板)遥控器的匹配方法:

对码:按下“CODE”键超过 1  秒,此时数码管的小数点“·”点亮,按遥控器上的第一个或其它按键,然后松开,数码管的小数点“·”会熄灭,再次按此键,数码管的小数点“·”应快速闪亮,等数码管的小数点“·”熄灭后,遥控器学习成功;(注:为了保证单片机有足够的时间执行记忆动作,在按遥控器按键时,每次所按下按键的时间要保证在一秒左右,两次按按键的中间间隔时间也要在一秒左右。)

清码:  按住“CODE”键不放,数码管的小数点“·”点亮,等数码管的小数点“·”自动熄灭后松开“CODE”键,存储的所有遥控器均被清除。

西赛德(老款单板)遥控器的匹配方法:

对码:按下对码键超过 1 秒,此时对码灯点亮,按遥控器上的任意一键,然后松开,再次按此键,对码灯应快速闪亮,等对码灯熄灭后,遥控器学习成功

清除: 按住对码键不放,对码灯点亮,超过 8 秒后,对码灯熄灭,存储的所有遥控器均被清除。

索格遥控器的匹配方法:

清除: 在开门机上按住对码键不放,对码灯点亮,大约超过 8 秒后,对码灯熄灭,这时开门机存储的所有遥控器数据均被清除。

在开门机上按下对码键超过 1 秒,此时对码灯常亮;这时按遥控器上的任意键,然后松开,再次按相同的键,对码灯应快速闪亮,等对码灯熄灭后,这时你的遥控器学习成功。

JG巨光车库门遥控器

巨光 CK588 型遥控器的匹配方法:

按“L”键 2 秒,“3”指示灯亮,按遥控器循环键 ,“3”指示灯闪亮完毕后,遥控器学习成功。

清码:按“L”键不放,直到“3”指示灯由亮转灭,则存储的发射器已全部被清除掉。

巨光 CK688-298-398 型遥控器的匹配:

按“发射器学习键”2秒,此时指示灯亮按遥控器按键,指示灯闪亮完毕后,遥控器学习成功。

清码 :  按“遥控器学习键”不放,直到旁边指示灯由亮转灭 , 则存储的遥控器已全部被清除掉。

索玛车库门遥控器的匹配方法:

清除: 按住对码键不放,对码灯点亮,超过 8 秒后,对码灯熄灭,存储的所有遥控器数据均被清除。

按下对码键超过 2 秒,此时对码灯常亮;按遥控器上的任意键,然后松开,再次按此键,对码灯应快速闪亮,等对码灯熄灭后,遥控器学习成功。

中天 600N 遥控器的学习:

对码:按住开门机的对码键,对码指示灯常亮,然后按 2 下遥控器上所需的对码的键(A                    B)。对码指示灯由常亮变闪亮即可。

消码:按住对码键约 3 秒至指示灯熄灭,则消码完成。

中天(07年后)800N1000N遥控器的匹配方法:

对码:长按“P”键约 5-6 秒,直至 7 号灯闪亮,在 7 号灯闪亮时,按“+”号键 1 下,7号灯由闪亮变为常亮,再按遥控器操作键一下,7号灯由常亮变为闪亮,按“P”键保存,对码成功。

消码:长按“P”键约 5-6 秒,直至 7 号灯闪亮,按“”号键 3 秒钟左右,7号灯由闪亮变为熄灭,松开按键后,待 7 号灯再闪亮,消码成功。

中天(07年前)800N遥控器的对码方法:

对码:按 P2秒进入程序,再按 P 键数次至 LED7 灯闪亮状态→按“+”一下,LED7由闪亮变为常亮→按要对码的遥控器按键 2 秒,LED7灯由常亮变为闪亮→待 LED7 灯闪亮,其它灯常亮后按 P 键保存,再按 P 键数次退出程序,至 LED3 灯常亮,对码成功。临沂

消码:LED7灯闪亮后,按住“”键 3 秒后,LED7灯由常亮变为闪亮,此时所有遥控器密码都消除,按 P 键数次保存设置并退出程序。

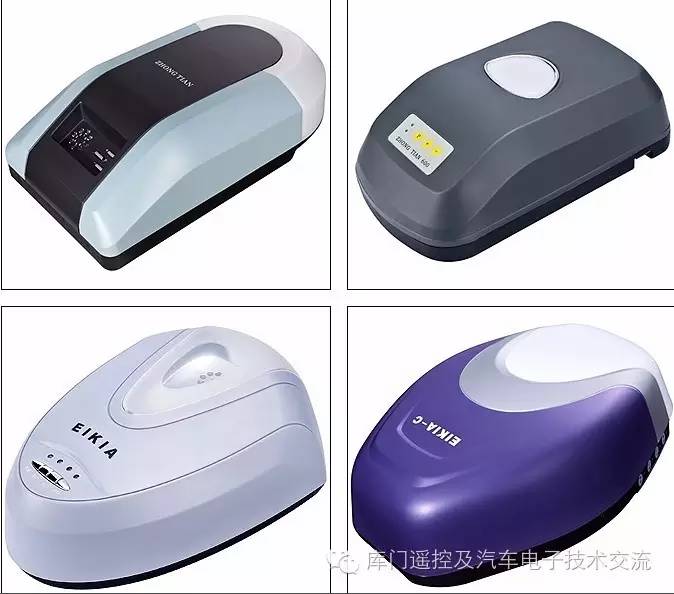

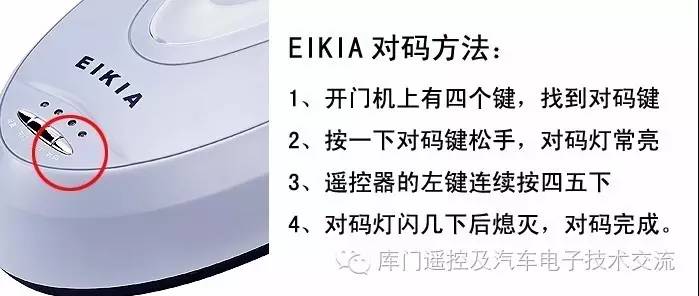

中天 EIKIA-B 600N 等中天 B 系列开门机

对码:只需要按开门机后部的对码键 2 秒,这时对码灯常亮,这时按两下要增配遥控器的按键,对码指示灯闪亮即表示该遥控器对码成功。

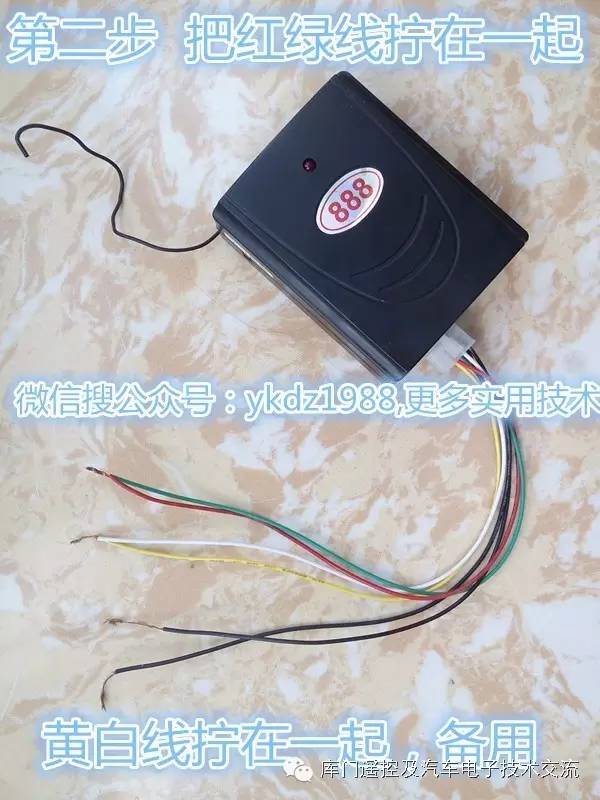

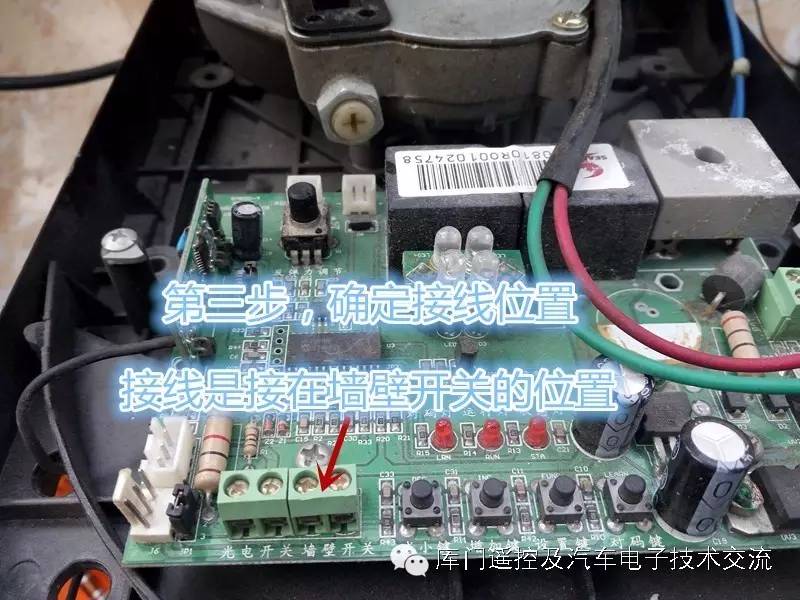

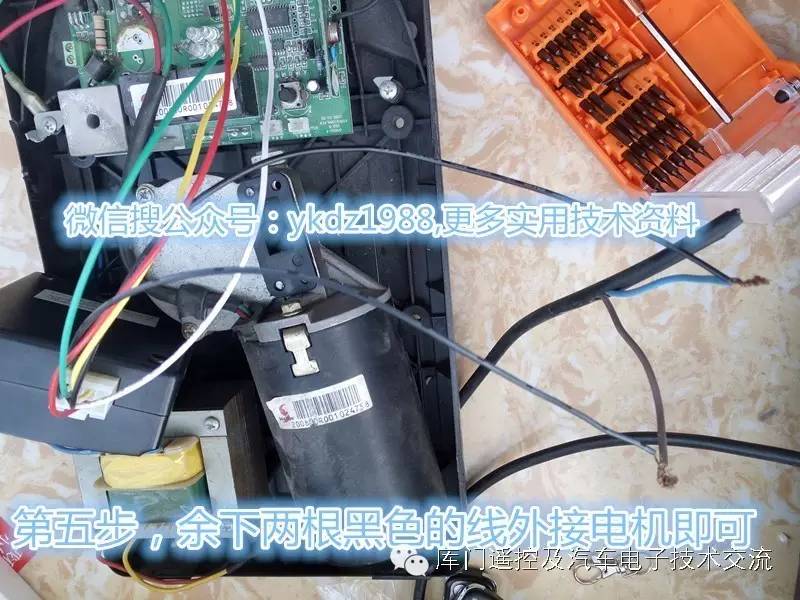

巧用卷门控制器维修各种正反转电机

准备材料仅需要要普通卷帘门控制一套(含摇控器两个),因维修的都是电机类,所以用的控制器尽可能好些,这样才能要上价格,本例所用的控制器为优耐特品牌控制器,自带两个金属面板摇控器,感觉是不是有点档次,收他个 180,一点都不贵,哈哈,说笑了,现在进入正题:

卷帘门维修资料

卷帘门维修资料

卷帘门维修资料

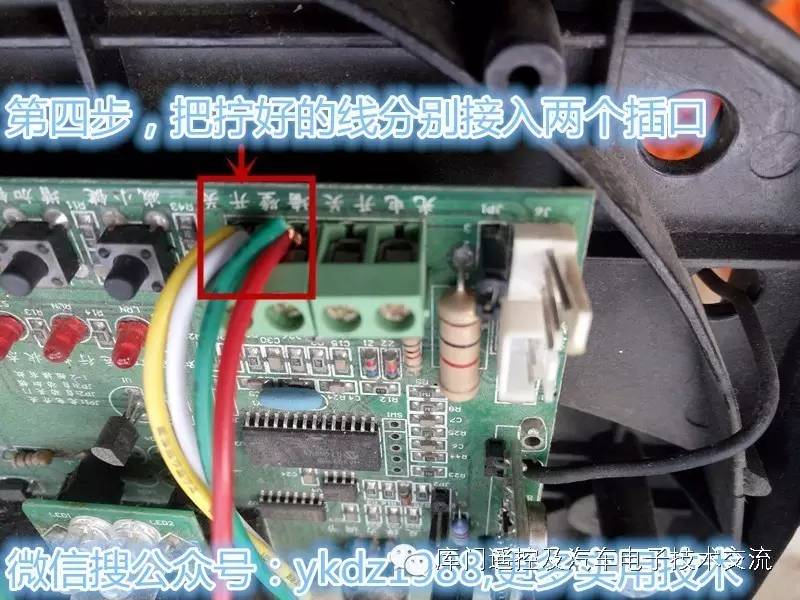

维修步骤如下:

卷帘门维修资料

卷帘门维修资料

卷帘门维修资料

卷帘门维修资料

卷帘门维修资料

然后插上电源,用普通的卷帘门控制器就可以开关车库门了,有问题可以到群里随时与我们沟通!!!

匹配配摇控基础知识

第一讲

配摇控要注意以下几点:

1、在配遥控器前先要确认 自己遥控器是能否正常使用,只有正常使用才能拷贝哦,标准为电量充足,使用正常,如出现摇控灯变暗的情况,请拍小店的摇控专用电池更换,

 27A为金属摇控器专用

卷帘门维修资料

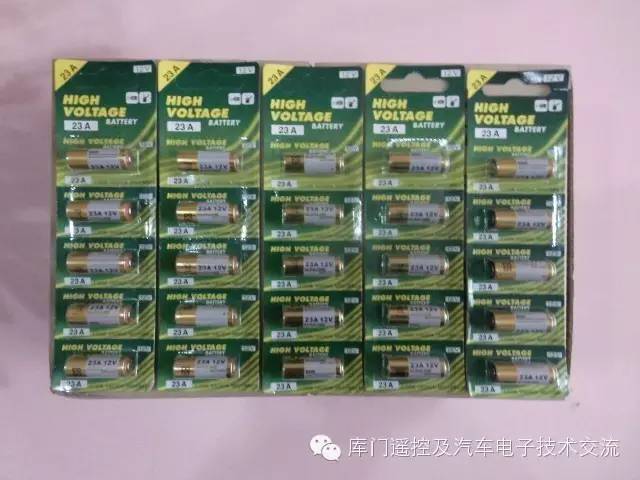

23A 为塑料款摇控器专用电池

卷帘门维修资料

批发价格如下(20 粒起批):

4 板(20 粒)--- 1.2 元 / 粒即 24 元

10 板(50 粒)--  1.0 元 / 粒即 50 元

20 板(100 粒)-0.88 元 / 粒即 88 元

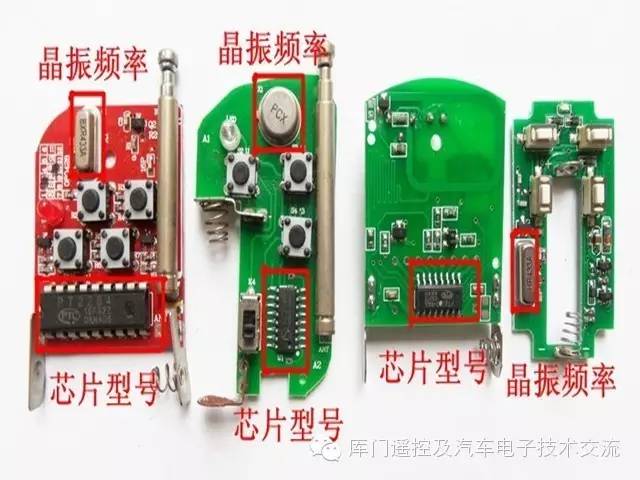

2、要清楚遥控器的发射频率是多少(也就是 晶振频率)和芯片型号。方法为小梅花镙丝刀拆开摇控器,就可以看到其步率和芯片

卷帘门维修资料

3、如果是配车库门摇控最好还要知道车库门电机品牌和型号(正常在车库门电机的正面或侧面的汉字或英文字母).

匹配摇控器基础知识

第二讲

固定码摇控器

1类片型类

PT2260、PT2262、PT2264、PT2240、SC2260、SC2262、CS5211、HX2260、HX2262、HS2262、EV1527、HS1527、HS2260、FP527、HX1527、SMC918、AX5026、SMC926 等,

此类都为固定码芯片,固定码摇控器多为焊码即锡焊在电路板上固化,不可变.





2、摇控器匹配方法:



第一种情况:摇控器正常好用



,此类摇控可以用对拷摇控来匹配,对拷的摇控器的优点是简单方便,成本较小,性价比高,一个小的十字镙丝刀解决问题,拆开摇控器,然后确定晶振频率,芯片为上述系列之一即可,选对应的频率对拷摇控器,先清码,然后对拷(对拷方法见平台产品)



第二种情况,摇控器坏了但没有丢



这时拆开此摇控,按接收器或摇控器内壁的健位密码来拨到相对应的键位即可(相关内容见拨码摇控器产品)



第三种情况,摇控器全丢



一种情况是接收器上有键位密码,用拨码的来拨到相应键位即可,另一种情况是接收器上没有键位密码,此时无解,只能更换全套控制器

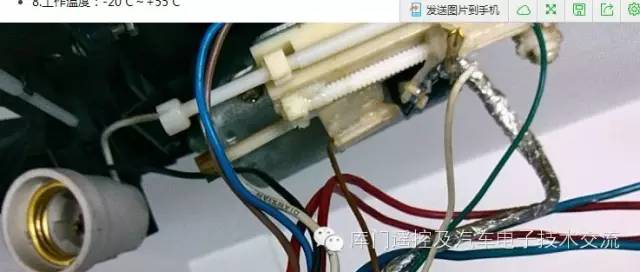

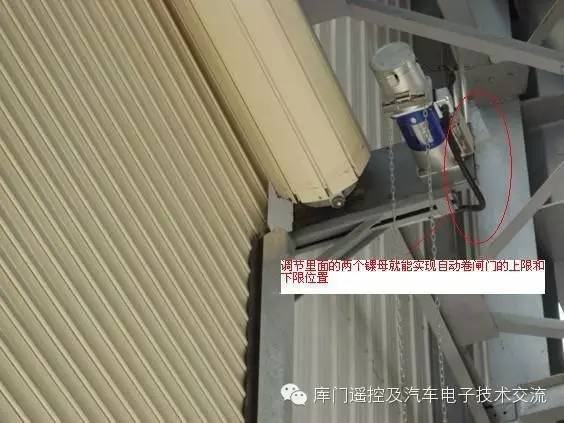

链条卷帘门电机行程调节方法

2016-04-30 漂泊客 库门遥控及汽车电子技术交流

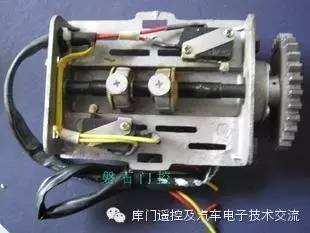

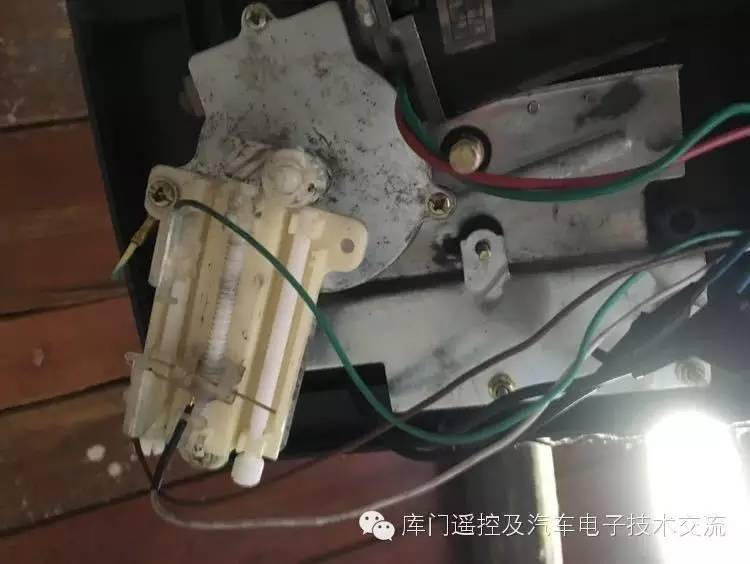

电机行程位置

卷帘门维修资料

卷帘门维修资料

调节方法:



卷帘门电机行程都是由两个固定螺丝来固定行程位置的,把螺丝松开然后把卷帘门开到你锁指定的位置然后把螺丝往边上拨,直到镙丝顶住断电开关,你仔细听到圪垯一声基本上就好,不满意可以慢慢的重复这个动作,通常都是上面的行程控制下行程,而下面的行程是控制上行程。



正常情况下,你面对行程开关,左边为上行程,右边为下行程

管状电机行程调节方法

2016-04-30 漂泊客 库门遥控及汽车电子技术交流

管状电机行程调节很多人搞不清楚,有时乱调一通,行程乱掉,很是麻烦,现在就这方面的知识抽出来,和大家讨论一下。

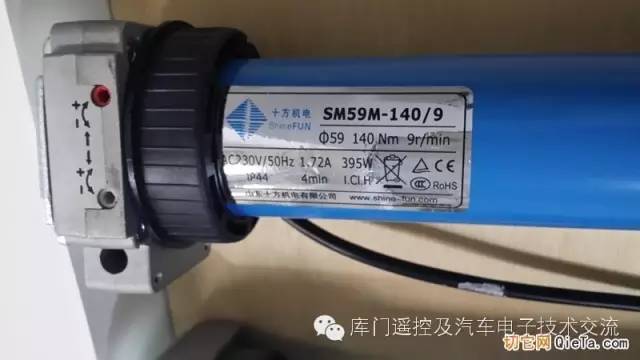

1、 行程的位置

卷帘门维修资料

说明:(用调节棒,如果没有,可以用小的六棱搬手,五金店都有卖

1、 上、下 的箭头,代表电机的运转方向

2、 +–  符号代表减加和减小行程

在上图电机行程表达的意思是,

红色孔为上升键,那么如果调整上限位,就要向 号的方向来调整。

白色孔为下升键,那么如果调整下限位,就要向 + 号的方向来调整。



调节技巧:

先调上限位:

在电机通电的状态,先按摇控器的开门键(一般是上三角),看门运转,如果向下,调整控制器的反向开关到另外一侧即可,门向上走,如果还没有到理想状态就停了,这时简单了,插入这个红色的孔,向 + 号方向转动调节棒,门随着你的调节棒不停上升,到合适位置停止即可,此时上限位整完毕。

还有一种情况 ,电机上升但不停怎么办,此时先按摇控器的暂停键,然后在红色孔里插入调节棒, – 号方向转动调节棒,可以多转几圈,然后再按摇控上升,直到电机自动停为止,后续的方法就相同了,向 + 号方向转动调节棒,门随着你的调节棒不停上升,到合适位置停止即可,此时上限位整   完毕。

下限位调整

在电机通电的状态,先按摇控器的关门键(一般是下三角),看门运转,如果向上,调整控制器的反向开关到另外一侧即可,门向下走,如果还没有到理想状态就停了,这时简单了,插入这个白色的孔,向 + 号方向转动调节棒,门随着你的调节棒不停下升,到合适位置停止即可,此时下限位整完毕。

还有一种情况 ,电机下降但不停怎么办,此时先按摇控器的暂停键,然后在白色孔里插入调节棒, – 号方向转动调节棒,可以多转几圈,然后再按摇控下降,直到电机自动停为止,后续的方法就相同了,向 + 号方向转动调节棒,门随着你的调节棒不停下降,到合适位置停止即可,此时下限位整   完毕。

卷帘门电机控制器接线说明

2016-04-29 王聚宾 库门遥控及汽车电子技术交流

卷帘门维修资料

卷帘门维修资料
卷帘门维修资料
市场上少部分卷帘门机插头和本店控制器不能配套、且无法通过转换线完成安装的,则需要剪掉插头自己接线,这就需要买家有一定的电工基础和动手能力,看懂我的描述和接线示意图后方可动手,切勿随意接线,以免影响使用。

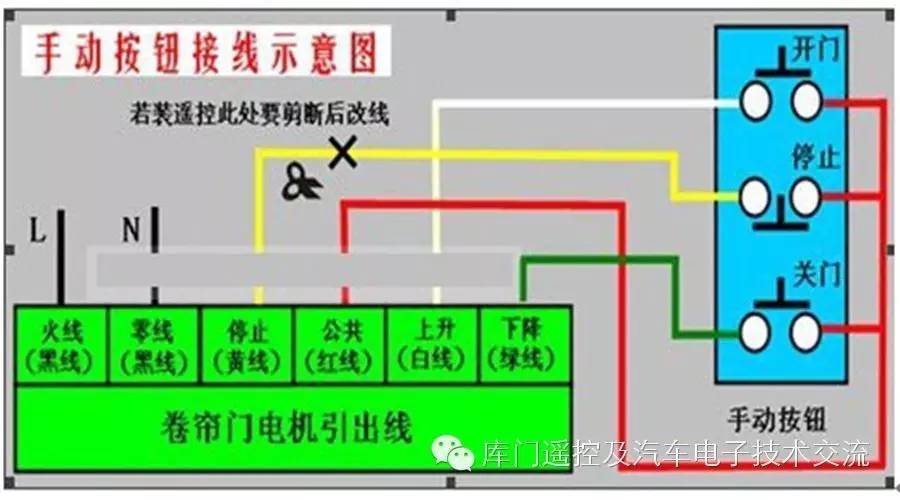

    1、改装原理:卷帘门电机一般都带有三个按钮的手动开关,本控制器是用遥控器控制接收器,接收器控制手动按钮,其本质还是利用卷帘门电机自带的手动按钮开关以最终实现卷帘门电机的 上升、停止、下降 的,因此,只要电机有三个按键的手动按钮开关就能用这套控制器进行遥控改装,下图为手动按钮控制电机的接线原理图,如果要改遥控,需要将下图中黄线剪断,然后按照本店下面 遥控接线原理图 进行接线,电机厂家都有配有遥控插头,改装的时候只要剪去原来的插头,与我店的改装转接线的 6 根线进行对接。

卷帘门维修资料

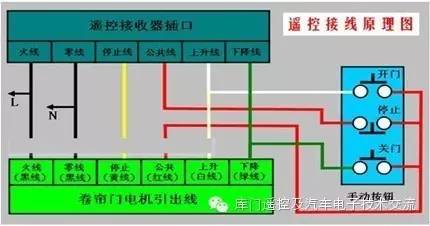

2、接线改装说明:接收器的 8 芯插口引出来出来 6 根线,2根是 220V 的电源线为接收器提供工作电源,1根是上升线,1根是下降线,1根是公共线,1条是停止线,注意电源线千万不要接错,其它四根线接错了虽然不会有任何的危险或损坏,但不能够正常遥控,因此也要接线正确;具体接线方法见下图。改接线用的 86芯插头线需要单独购买,如果不购买也行,可以直接将手动按钮引出线和电源线焊在接收器的线路板上。转接线的两根黑线为 220V 电源线,白线为上升线,绿线为下降线,黄线为停止线,红线为公共线。卷帘门维修资料

下图为接收器 8 孔内 6 插针和电机连接插头的插针功能指示图,明白插针功能对改接线有帮助。

更多技术资料微信搜公众号:ykdz1988或扫描下方二维码

车库门电机名称对照表



中文名称              英  文

斯玛特                  SMAT LIFT

佳典红(台湾)Guardian

索玛(德国)SOMMER

力马(宝通门)Lifter Master

昌顺 CHS              CHS

施普雷特(老)SUPER LIFT

施普雷特(新)SUPERLIFT

道尔顿(美机)DOORDERT

佳典白(台湾)Guardian

德国马克               Makeer

ATA/ 斯玛特(美国) ATA

BFT(意大利)          BFT

莱特绿灯                Wright

莱特 / 未来红灯       Wright

玛斯特 / 昌顺           Master Super

鲍斯特(黄)BOST

鲍斯(蓝)/ 宏丰   BOST

道尔特 K600          DOOROTE

道尔特 K800          DOOROTE

韦斯顿                    Wisdom

理想蓝                    LIXIANG

理想白                   LIXIANG

巨光 310                JG

巨光 315                JG

巨光 433A            JG

巨光 433B            JG

霍斯(用 27A)     FORESEE

霍斯(兰)FORESEE

索玛(枫叶公司 SOMMER

老中天                  ZHONGTIAN

新中天 A                ZHONGTIAN

新中天 B               ZHONGTIAN

门人                     DOORMANS

门神                     DOORMANS

百胜焊                 BAISHENG

百胜焊                 BAISHENG

佳禾(焊)JIAHE

佳禾(学习)JIAHE

佳禾焊 433          JIAHE

佳禾(学习)JIAHE

耐思(国产)NICE

驰豹                     CHIBAO

紫金红灯             ZIJIN

紫金绿灯              ZIJIN

恒富威                 HENGFUWEI

安麟(焊)ALIN

安麟(学)ALIN

安磷焊 433          ALIN

麒麟(焊)QILIN

中成蓝                ZHONGCHENG

中成红                ZHONGCHENG

小桑达               SANWOOD

大桑达               SANWOOD

SG-B                SG-B

杜文 315           DOOWER

杜文 433           DOOWER

易捷                 YIJIE

大力神(焊)DALISHEN

大力神(焊)DALISHEN

重 昌达            CHANGDA

老奥诺             OMNER

新奥诺             OMNER

北京红门          HONGMEN

千山一代          QIANSHAN

千山二代          qianshan

天山                  san

南祥(焊)NANXIANG

南祥(学习)NANXIANG

永嘉大门           yongjia

假施普雷特       superLIFT

西赛德               SEASIDE

沈阳海通           Shenyanghaitong

极速                   SPEEP

丰影                  FYING

耐氏(进口)NICE

新福特              XINFUTE

旭峰                   XUFENG

博大                   BODA

迪尼                   GENIE

安孚生(福特)FUOT

固德                    GUDE

森玛                    SOMMA

圣泰                    SENTAI

裕丰                    CAUTION

车库门电机通用行程调试方法

新款的电机和老款的电机功能大体相似,老款的键位在电路板上,新款的在面板上,本方法适用于国内品牌电机老款或国内大多数的杂牌电机

功能按键: P键(设置)—-此为设置功能的主控按键

号(增加 / 开门)—-此为调试开门的上行程按键

          (减小/ 关门)—-此为调试关门的下行程按键

(对码)—–此为增配摇控器功能键

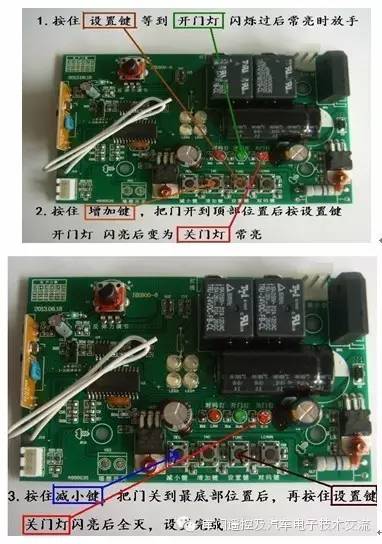

调节方法:

卷帘门维修资料

在最后一步时,到确定位置后,按一下设置键就行,如果电机不动了,就可以了,有厂家电机会自动运行,运行结束后即可

5 分钟完美更换车库门电机主板

车库门电机的主机,从限位行程的调节方式来分:

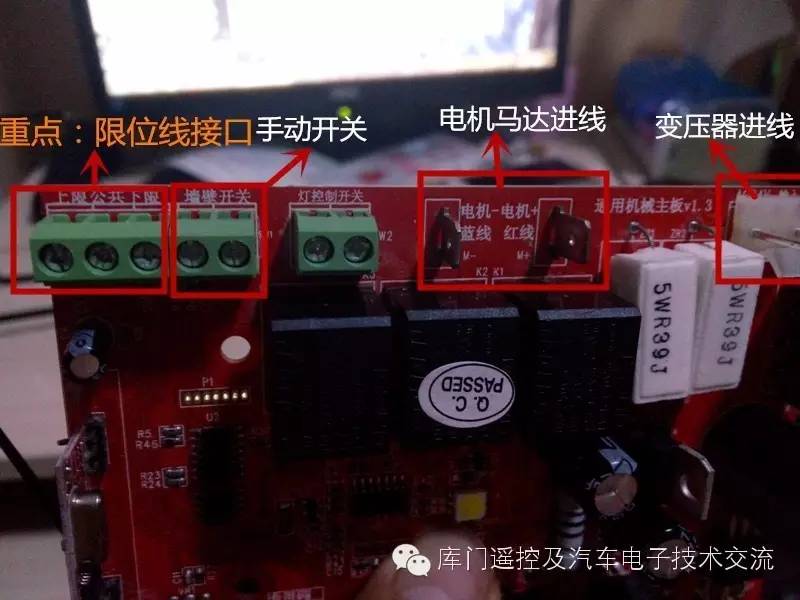

1、电子式行程主板(5 分钟快速换)

2、机械式行程主板(10 分钟快速更换)

第一讲通用电子主板方法

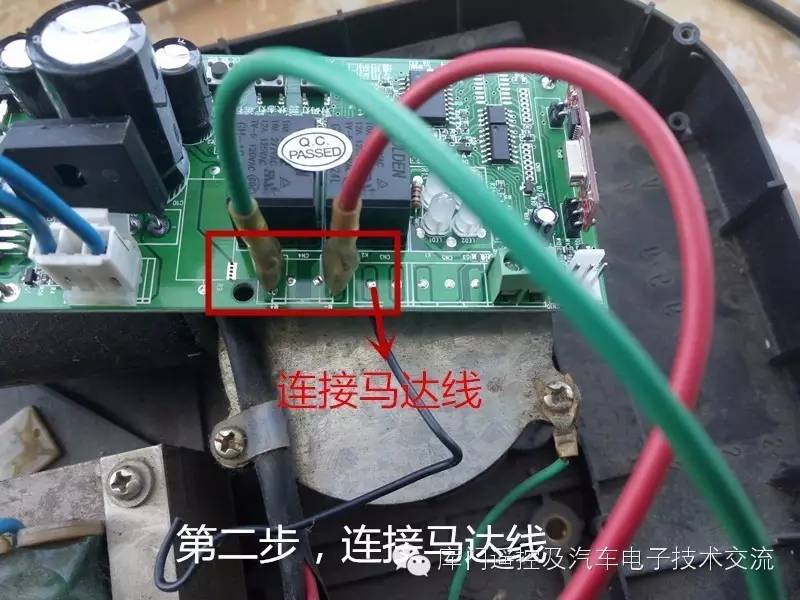

第一步,认识电机的结构

车库门电机主要有三大部分组成即 电机马达,变压器和电机主板,

现在很多新款的电机把一些原来要拆开电机才能操作的功能键集成到了外面的控制面板上,所以才会出现一个外接的小的集成电路板,住主要功能还是电机的内部电路板板上的三大件,如下图所示:卷帘门维修资料

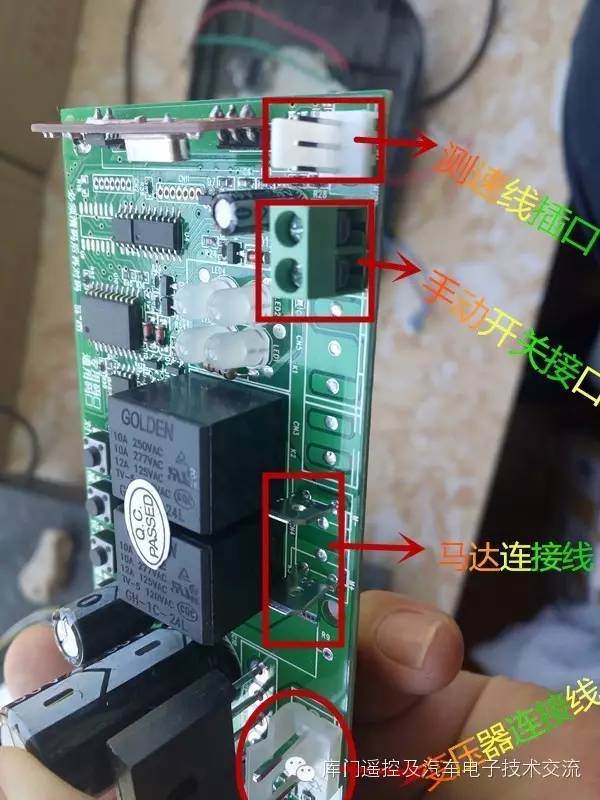

第二步,三大件结构及功能介绍

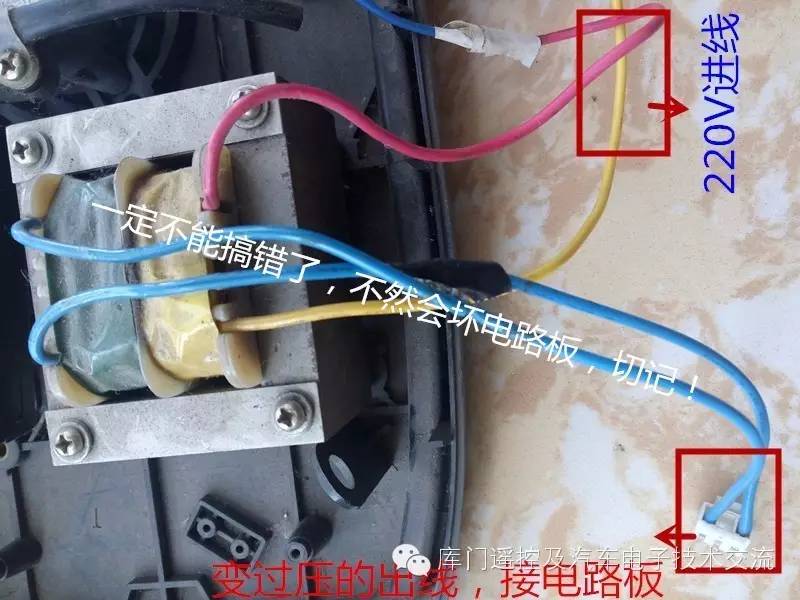

变压器

卷帘门维修资料

二、电机主板

卷帘门维修资料
能用到的接线部分就这四个接口,实际的操作中,手动开关基本上不用,这儿不做介绍

三、电机马达

卷帘门维修资料

第三步,接线步骤

卷帘门维修资料

卷帘门维修资料

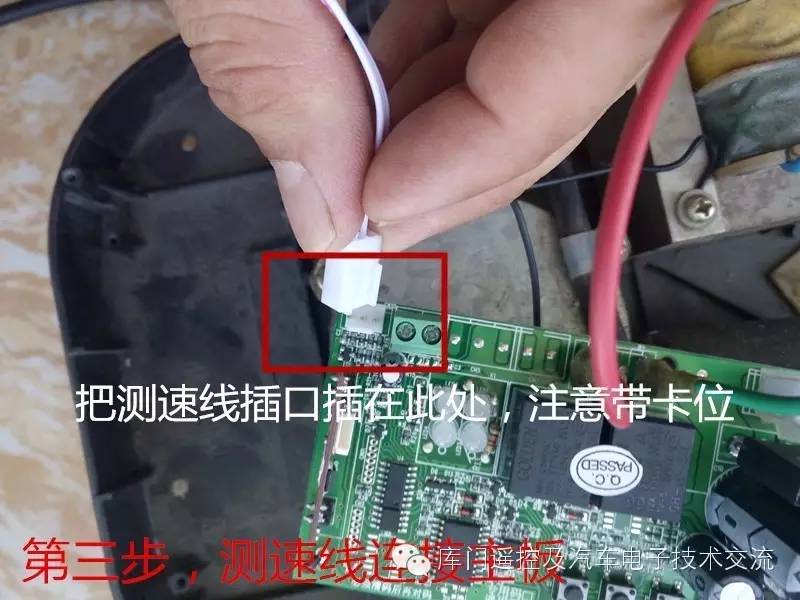

卷帘门维修资料

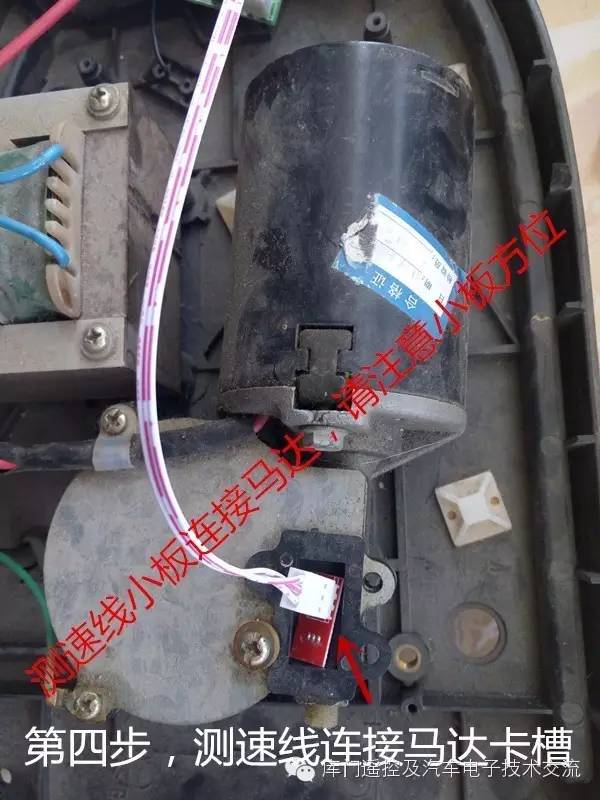

卷帘门维修资料

第五步,连接电源及行程调试(见上文)

第二讲通用机械行程限位主板(10 分钟)

第一步,认识电机的结构

车库门电机主要有三大部分组成即 电机马达,变压器和电机主板,

现在很多新款的电机把一些原来要拆开电机才能操作的功能键集成到了外面的控制面板上,所以才会出现一个外接的小的集成电路板,住主要功能还是电机的内部电路板板上的三大件,如下图所示:卷帘门维修资料

第二步,四大件结构及功能介绍

1、变压器

卷帘门维修资料

注意,现在这个主板和电子的区别是多了限位线的接口,这也是重点

卷帘门维修资料
3、马达

卷帘门维修资料
注意:有的老的莱特电机马达和变压器是在电机的底部的,查找的时候注意一下

4、行程开关

卷帘门维修资料
上图是莱特电机的行程开关,也有的行程开关不在电机里,在电机的轨道边,查找的时候注意一下!

第三步,接线

卷帘门维修资料

卷帘门维修资料

第三步接行程开关线

上面剪掉的行程开关线要记得留长些,不过一般都够用,接在通用主板的行程开关线接口

卷帘门维修资料

接好就行了,全部接线搞定后,先对码后调行程,对码的方法是按住对码键,上面的对码灯亮后马上松后(长按会消码)然后拿摇控器按几下左键,门动就好!

第四步,调节行程 3、 行程调节方法:

卷帘门维修资料


莱特为机械式主板,行程的调节方法为调整上图所示的塑料旋钮

上限位顺时针为增加行程,逆时针为减小,到合适的位置停止即可



下限位顺时针为减小行程,逆时针为增加,到合适的位置停止即可

如果行程不够,可以拿开那个行程扣针,然到再扣到合适的位置即可。



原文:http://www.360doc.com/content/16/0521/15/33044827_561079997.shtml

正文完
 0
水东柳
版权声明:本站原创文章,由 水东柳 于2022-04-18发表,共计12529字。
转载说明:除特殊说明外本站文章皆由CC-4.0协议发布,转载请注明出处。
评论(没有评论)
